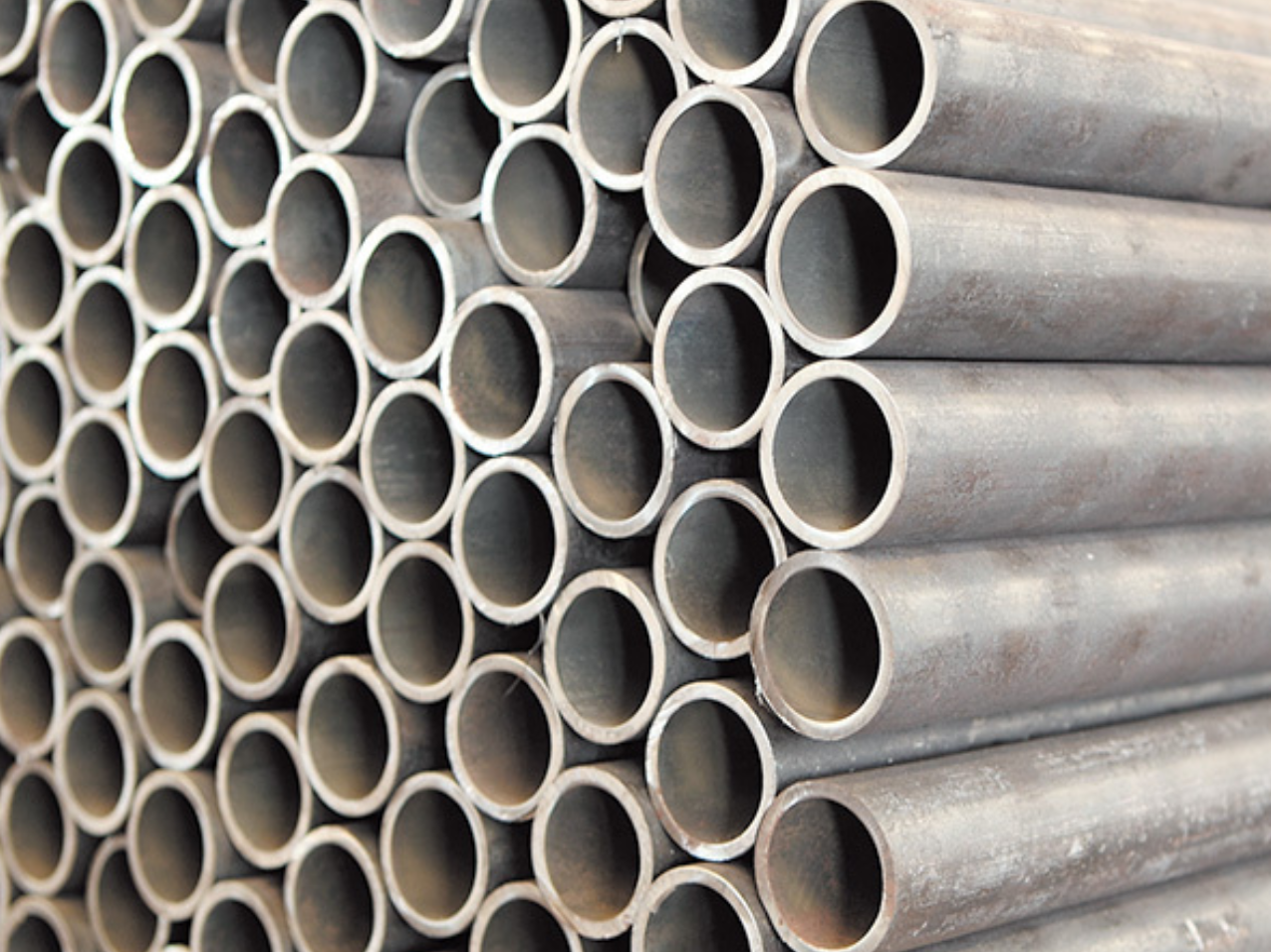

高压锅炉管
用于制造高温、高压及其以上压力的蒸汽锅炉、管道用无缝钢管、石油化工用炉管、热交换器管和压力管道用无缝钢管、高压化肥设备和管道、其他化工设备用无缝钢管。
产品描述
● 标准 Standard
中国国家标准 | GB5310-2017 |
美国机械工程师协会标准 | ASME SA-106 ASME SA -192MASME SA -209M |
德国工业标准 | DIN17175 |
日本工业标准 | JIS G3462 |
● 用途 Uses
用于锅炉水冷壁、省煤器、再热器、过热器和蒸气管道的制造
● 尺寸偏差 Deviation
按 GB5310 标准供货的钢管壁厚和外径偏差
钢管种类 | 钢管尺寸 mm | 允许偏差 | |||
普通级 | 高级 | ||||
热轧管 | 外径D | ≤ 159 | ± 1.0% （最小值为± 0.5mm ） | ± 0.75% （最小值为± 0.3mm ） | |
＞ 159 | ± 1.0% | ± 0.90% | |||
壁厚S | ＜ 3.5 | + 15% （最小值为 + 0.48mm - 10% - 0.32mm ） | ± 10% （最小值为± 0.2mm ） | ||
3.5~20 | +15%-10% | ±10% | |||
＞ 20 | D ＜ 219 | ± 10% | ±7.5% | ||
D ≥ 219 | +12.5%-10.0% | ±10% | |||
冷拔管 | 外径D | ≤ 30 | ± 0.20mm | ± 0.15mm | |
＞ 30~50 | ± 0.30mm | ± 0.25mm | |||
＞ 50 | ±0.8% | ±0.6% | |||
壁厚S | 2~3 | +12%-10% | ±10% | ||
＞ 3 | ±10% | ±7.5% | |||
按 GB5310 标准供货的钢管壁厚和外径偏差
钢管种类 | 钢管尺寸mm | 允许偏差 | ||
普通级 | 高级 | |||
热轧管 | 外径D | ≤ 159 | ±1.0%( 最小± 0.50mm ) | ±0.75%( 最小± 0.40mm ) |
＞ 159 | ±1.0% | ±0.90% | ||
壁厚s | ≤ 20 | +15.0%( 最小 + 0.45mm )－ 12.5% － 0.35mm ) | ±10%( 最小± 0.30mm ) | |
＞ 20 | ±12.5% | ±10% | ||
冷拔管 | 外径D | 10 ~ 30 | ± 0.40mm | ± 0.20mm |
＞ 30 ~ 50 | ± 0.45mm | ± 0.25mm | ||
＞ 50 | +1.0% | ±0.75% | ||
壁厚s | 1.5 ~ 3.0 | +15%－ 10% | ±10% | |
＞ 3.0 | +12.5%－ 10% | ±10% | ||
按其它标准供货的钢管壁厚和外径偏差
项目 | 标准 | 范围 | 允许偏差 | |||
外径 | DIN17175 | 热管 | D ≤ 100mm | ± 0.75%( 最小值± 0.5mm ) | ||
D ＞ 100~ 320mm | ± 0.9% | |||||
冷管： D ≤ 120mm | ± 0.6%( 最小值± 0.25mm ) | |||||
ASME SA -192M 、 ASME SA -209M 、 ASME SA -210M 、 ASME SA -213M 、 ASME SA -335M 、 JIS G 3461 | 热管 | D ＜ 100mm | +0.4~ -0.8mm | |||
D ≥ 100~ ＜ 160mm | +0.4~ -1.2mm | |||||
D ≥ 160~ ＜ 200mm | +0.4~ -1.8mm | |||||
D ≥ 200 mm | +0.4~ -2.4mm | |||||
冷管 | D ＜ 25mm | ± 0.10 mm | ||||
D ≥ 25~ ＜ 40mm | ± 0.15 mm | |||||
D ≥ 40~ ＜ 50mm | ± 0.20 mm | |||||
D ≥ 50~ ＜ 60mm | ± 0.25 mm | |||||
D ≥ 60 ~ ＜ 80mm | ± 0.30 mm | |||||
ASME SA-106 | D 10.3~ 48.3mm | ± 0.40 mm | ||||
D ＞ 48.3~ 114.3mm | ± 0.79 mm | |||||
D ＞ 114.3~ 219.1mm | +1.59~ -0.79mm | |||||
D ＞ 219.1~ 457mm | +2.38~ -0.79mm | |||||
壁厚 | DIN17175 | D ≤ 130mm | S ≤ 2Sn | +15%~-10% | ||
S ＞ 2Sn~4Sn | +12.5%~-10% | |||||
S ＞ 4Sn | ± 9% | |||||
130 ＜ D ≤ 320mm | S ≤ 0.05D | +17.5%~-12.5% | ||||
0.05D ＜ S ≤ 0.11D | ± 12.5% | |||||
S ＞ 0.11D | ± 10% | |||||
ASME SA -192M 、 ASME SA -209M 、 ASME SA -210M 、 ASME SA -213M 、 ASME SA -335M 、 JIS G 3461 | 热管 | S ≥ 2~ ＜ 2.4mm ，且 D ＜ 100 | +40~0% | |||
S ≥ 2.4~ ＜ 3.8mm | +35~0% | |||||
S ≥ 3.8~ ＜ 4.6mm | +33~0% | |||||
S ≥ 4.6mm | +28~0% | |||||
冷管 | D ＜ 40 | S ＜ 2mm | +0.4~ 0mm | |||
S ≥ 2mm | +20~0% | |||||
D ≥ 40 | +22~0% | |||||
ASME SA-106 |
| -12.5% | ||||
注： Sn 为标准壁厚
